GX螺旋輸送機
產品詳情
 |
· 利用螺旋旋轉而推移物料,由于機殼內物料的有效流通斷面較小，故不宜輸送大塊物料,適宜于輸送各種粉狀、粒狀和小快狀的物料,如煤粉、水泥、砂子、谷類等,不宜輸送易變質的、粘性大的、易結塊的物料，以免造成堵塞 · GX螺旋機機由于功率消耗大,因此多用在較低或中等輸送量及輸送長度不大的情況下(宜50m以下) · 蜾旋機布置時，-般為單向輸送,并且驅動裝置及出料口裝在頭節較為合理,可使螺旋管軸處于受拉狀態 |
產品技術參數 | PRODUCT SPECIFICATIONS |

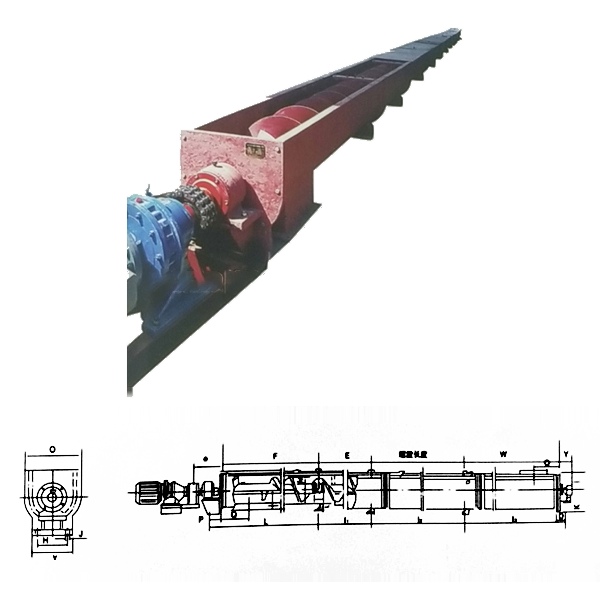

| 螺旋機旋轉直徑 | A | B | C | D | E | F | H | K | M | N | Q | P |
| 150 | 272 | 281 | 140 | 150 | 70 | 110 | 15 | 17 | 100 | 70 | 250 | 190 |
| 200 | 342 | 344 | 180 | 200 | 80 | 140 | 18 | 25 | 200 | 100 | 350 | 220 |
| 250 | 392 | 414 | 220 | 250 | 140 | 200 | 20 | 28 | 200 | 100 | 400 | 270 |
| 300 | 468 | 497 | 270 | 300 | 160 | 240 | 22 | 28 | 200 | 155 | 450 | 300 |
| 400 | 572 | 627 | 340 | 400 | 220 | 320 | 22 | 30 | 300 | 155 | 600 | 350 |
| 500 | 706 | 747 | 400 | 500 | 300 | 400 | 30 | 35 | 300 | 215 | 650 | 450 |
| 600 | 806 | 897 | 500 | 600 | 400 | 500 | 30 | 40 | 300 | 215 | 650 | 550 |
| 螺旋機旋轉直徑 | R | T | W | X | Z | d（ge） | d2 | a | f | l | l1 | b（d4） | t |
| 150 | 85 | 50 | 429 | 102 | 120 | 30 | 16 | 175 | 165 | 60 | 135 | 8 | 33 |
| 200 | 110 | 60 | 565 | 123 | 150 | 40 | 16 | 205 | 195 | 80 | 135 | 12 | 43.5 |
| 250 | 135 | 70 | 635 | 125 | 180 | 50 | 20 | 237 | 225 | 100 | 155 | 16 | 55 |
| 300 | 160 | 75 | 826 | 130 | 210 | 60 | 20 | 264 | 250 | 120 | 160 | 18 | 65.5 |
| 400 | 210 | 90 | 956 | 145 | 270 | 80 | 25 | 325 | 310 | 160 | 180 | 24 | 87 |
| 500 | 164 | 100 | 1204 | 165 | 330 | 110 | 25 | 393 | 375 | 200 | 205 | 28 | 108 |
| 600 | 314 | 110 | 1354 | 170 | 380 | 120 | 30 | 433 | 415 | 415 | 205 | 32 | 129 |
